L’assonometria cavaliera, una tecnica di rappresentazione grafica impiegata nell’ambito geometrico e architettonico, riveste un ruolo di primo piano nel mondo del design. Questo metodo di proiezione si basa su un sistema di assi ortogonali, in cui uno degli assi, noto come “asse di profondità”, viene raffigurato in scala ridotta rispetto agli altri due assi principali, l’orizzontale e il verticale.
Attraverso l’assonometria cavaliera, i tre assi sono inclinati rispetto al piano di proiezione secondo angoli specifici. Solitamente, l’asse di profondità si inclina di 45 gradi rispetto al piano orizzontale, mentre gli altri due assi vengono rappresentati senza alcuna inclinazione.
Questa tecnica di rappresentazione consente di ottenere una prospettiva semirealistica dell’oggetto, garantendo al contempo un disegno e una misurazione semplici. Tuttavia, l’assonometria cavaliera presenta una distorsione delle dimensioni degli oggetti lungo l’asse di profondità, rendendo gli oggetti più vicini all’osservatore più grandi di quanto dovrebbero essere.
Architettura e design
Nell’ambito dell’architettura, dell’arredamento e del design, l’assonometria cavaliera trova ampio impiego per la rappresentazione di edifici, mobili e oggetti. Grazie a questa tecnica, è possibile ottenere una visualizzazione chiara e comprensibile delle forme e delle dimensioni degli elementi progettuali.
Tuttavia, è importante sottolineare che l’assonometria cavaliera non offre una visione accurata della prospettiva realistica, ma è fondamentale per scopi di illustrazione e comunicazione grafica. Essa consente di cogliere l’essenza dell’oggetto e di trasmettere le informazioni necessarie, anche se alcune parti possono subire delle deformazioni a causa della rappresentazione su un piano bidimensionale.
In definitiva, l’assonometria cavaliera rappresenta uno strumento indispensabile per i professionisti del settore, consentendo loro di comunicare in modo efficace le proprie idee e creazioni, rendendo tangibili gli oggetti nello spazio, seppur con qualche concessione alla perfezione prospettica.
L’assonometria cavaliera è una forma di assonometria obliqua che trova applicazione nel campo della rappresentazione grafica. Questa tecnica si basa sull’utilizzo di un piano di proiezione, chiamato anche quadro, che è parallelo a uno dei tre piani del sistema di riferimento. A seconda delle caratteristiche dell’assonometria cavaliera, essa può essere monometrica, mantenendo invariate le misure sugli assi, oppure dimetrica, con una riduzione della misura sull’asse perpendicolare al quadro.
Assonometria cavaliera frontale

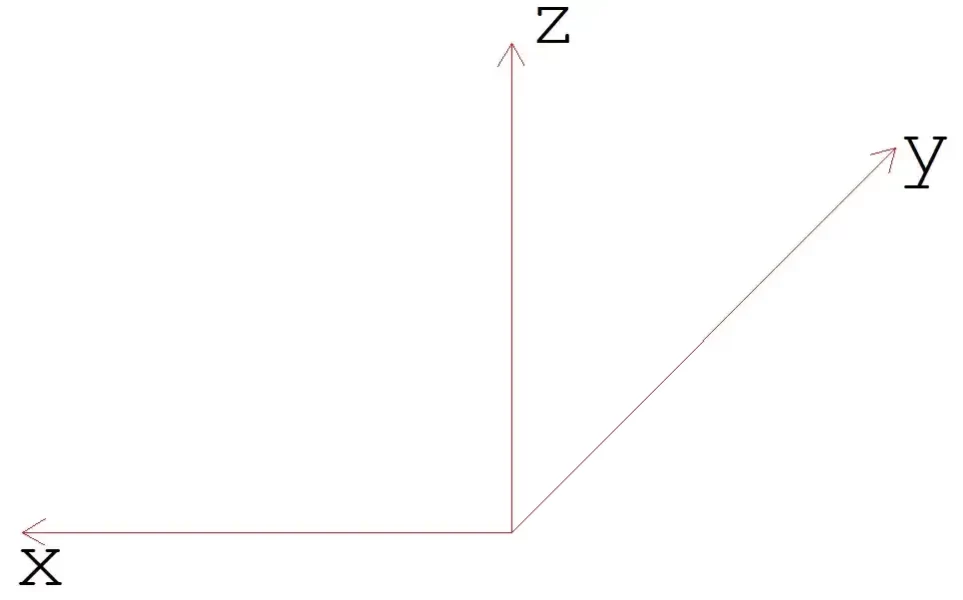

Quando il piano di proiezione è verticale (xz o yz), si parla di assonometria cavaliera frontale. In questa configurazione, il prospetto frontale mantiene la sua forma e le sue misure originali, grazie alla parallela tra il quadro e il piano verticale. La convenzione più comune per l’assonometria cavaliera frontale prevede che l’asse perpendicolare al quadro (asse y) sia inclinato di 45 gradi rispetto all’asse orizzontale. Inoltre, per rendere la rappresentazione più naturale all’occhio umano, si applica una riduzione assonometrica dimezzando le misure relative all’asse y.
Assonometria cavaliera militare
Un’altra variante dell’assonometria cavaliera è l’assonometria cavaliera militare, in cui il piano di proiezione è orizzontale. In questo caso, il quadro è parallelo al piano orizzontale, consentendo alla pianta dell’oggetto di mantenere la sua forma e le sue misure originali. Questo tipo di assonometria era ampiamente utilizzato in passato dagli ingegneri militari per rappresentare rapidamente l’estensione delle fortificazioni. Per ottenere una rappresentazione più compatta, è possibile applicare una riduzione assonometrica dimezzando le misure relative alle altezze sull’asse z.
È importante notare che l’assonometria cavaliera può essere anche monometrica, senza alcuna riduzione sulle misure sull’asse z. Questo tipo di rappresentazione viene definito semplicemente assonometria monometrica.
L’assonometria cavaliera si presenta come una tecnica versatile e di facile realizzazione, utilizzata per rappresentare oggetti e strutture in modo rapido ed efficace. La scelta tra assonometria cavaliera frontale o militare dipende dalla disposizione del piano di proiezione e dall’obiettivo della rappresentazione. La riduzione assonometrica, quando applicata, permette di ottenere una rappresentazione più armoniosa e compatta dell’oggetto, rispettando le proporzioni e facilitando la comprensione visiva.
